怎樣合理的設計彈簧

時間：2017-07-08 08:03 作者：admin

怎樣合理的設計彈簧
好用的彈簧是要巧妙的設計精密的加工，精密彈簧、小彈簧、微型扭力彈簧等高精細彈簧更是如些。
（1）強度計算公式
　　　　　　　　　　　　
　　式中，K 為曲度系數，；
　　　　　F 為載荷；
　　　　　C 為彈簧指數（亦稱旋繞比），C = D2/d；
　　　　　[τ] 為彈簧材料的許用扭轉應力。由此可計算彈簧絲直徑d。

（2）剛度計算公式
　　　　　　　　　　
　　　式中，n 為彈簧的有效圈數；
　　　　　　G 為彈簧的切變模量；
　　　　　　λ 為彈簧變形量；
　　　　　　D2 為彈簧圈中徑；
　　　　　　其它符號意義同前。

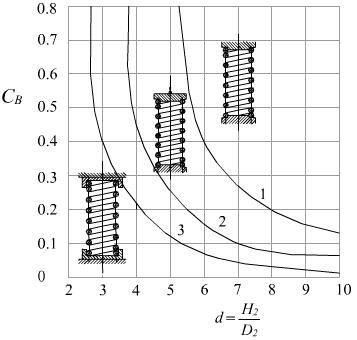

（3）穩定性計算公式
　　為了限制彈簧載荷F小于失穩時的臨界載荷Fcr。一般取F = Fcr/(2～2.5)，其中臨界載荷可按下式計算
　　　　　　　　　　Fcr = CBkH0
　　式中，CB 為不穩定系數
