產品詳情

彈簧天線，亦可稱為天線、螺旋加感天線、天線彈簧和螺旋天線，主要利用彈簧的機械彈性和電磁感應原理來輻射和接收無線電播。

彈簧天線(helical antenna)是用導電性良好的的金屬做成的具有螺旋形狀的天線。螺旋天線具有圓極化，波束寬度寬的優點，因此被廣泛在衛星通訊，個人移動通信中。

同軸線饋電是螺旋天線的常用饋電方式，可以采用底饋或者頂饋，此時同軸線的內導線和螺旋線的一端相連接，外導線則和接地板（金屬圓盤或矩形板狀等）相接，螺旋線的另一端是處于自由狀態。 螺旋天線既可用做反射鏡或透鏡的輻射器，也可用做單獨的天線（由一個或幾個螺旋線組成）。

工作原理

電磁發射接收：在發射時，彈簧天線將高頻電流轉換為電磁波；在接收時，則將電磁波轉換為高頻電流，實現無線通信。

機械彈性與電磁感應結合：彈簧天線的彈簧部分通過機械振動產生電荷分布變化，進而產生電磁波。同時，當電信號通過彈簧圈時，產生的電磁場會與周圍信號相互作用，優化信號傳播。

頻率匹配與調試：彈簧天線的長度、直徑和圈數等參數需要根據具體頻率要求進行設計和調試，以確保天線性能與所需頻段匹配。

綜上所述，彈簧天線通過其獨特的機械彈性和電磁感應原理，實現了無線電波的輻射和接收，為無線通信提供了重要支持

生產和使用天線彈簧涉及多個關鍵步驟

一、生產

1.材料選擇：使用導電性能良好的材料，如磷銅、黃銅等，以保證天線的導電性和耐用性。

2.計算參數：根據所需的波長和天線尺寸，計算彈簧的圈數、直徑、間距等關鍵參數，確保天線性能與所需頻段匹配。

3.確定頻率和測試：首先明確天線的使用頻率和生產的成品測試頻率對比，后修正完成并存檔。

二、測試頻率

位置選擇：將彈簧天線放置在PCB的邊緣或角上，避免放在中部位置，以減少電路對天線性能的影響。

遠離金屬材料：確保彈簧天線遠離其他金屬材料，如電路板鋪地、走線等，以減少干擾，一般要求保持5mm以上的距離。

阻抗匹配：針對產品內部構造對天線阻抗的影響，進行阻抗匹配調試，使天線阻抗達到指定Ω歐姆阻抗，以確保最佳性能。

焊接方向：保持彈簧天線的焊接方向一致性，以避免因焊接方向不同導致的性能差異。

通過以上生產和測試步驟，可以確保彈簧天線具有良好的性能和穩定性。

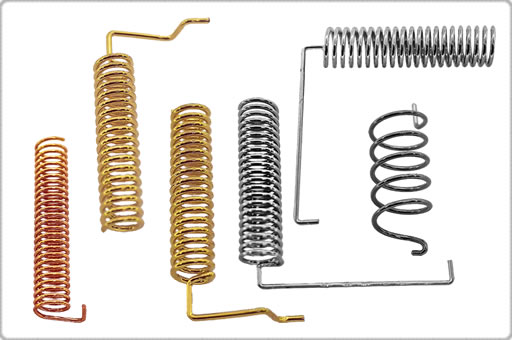

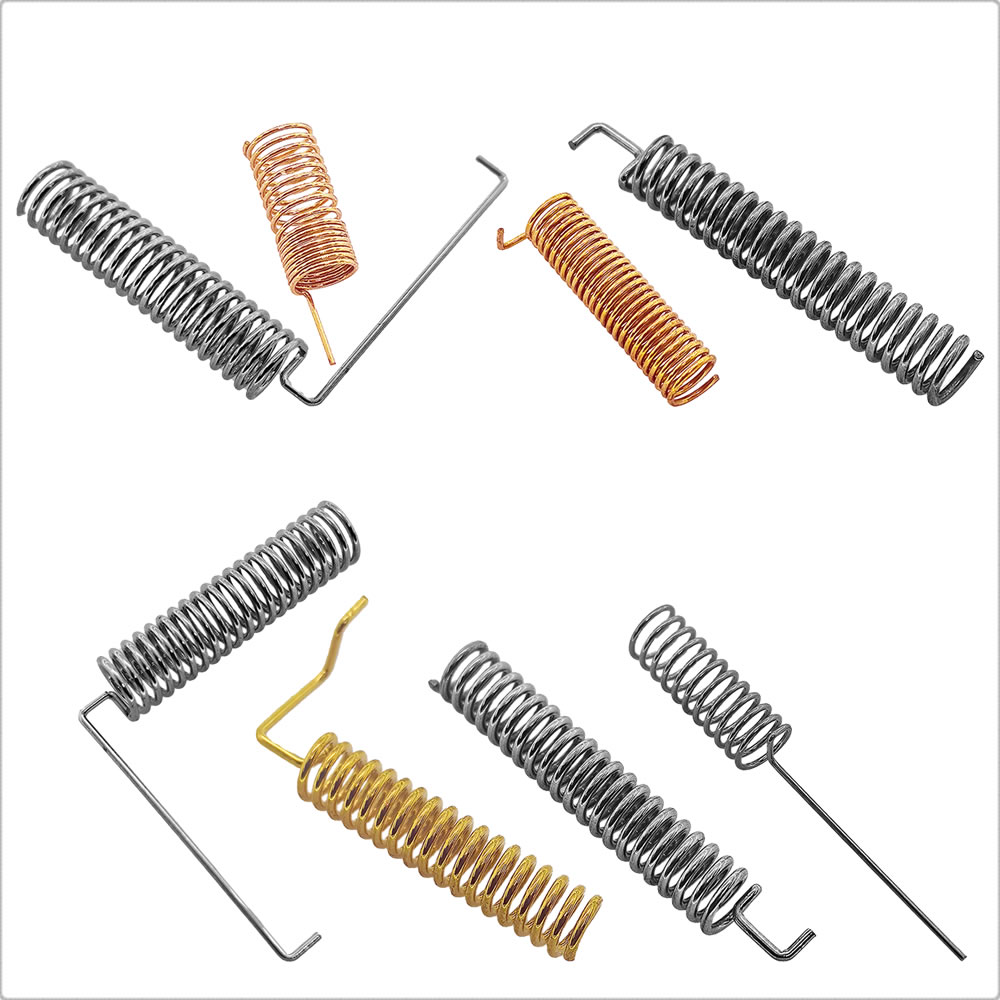

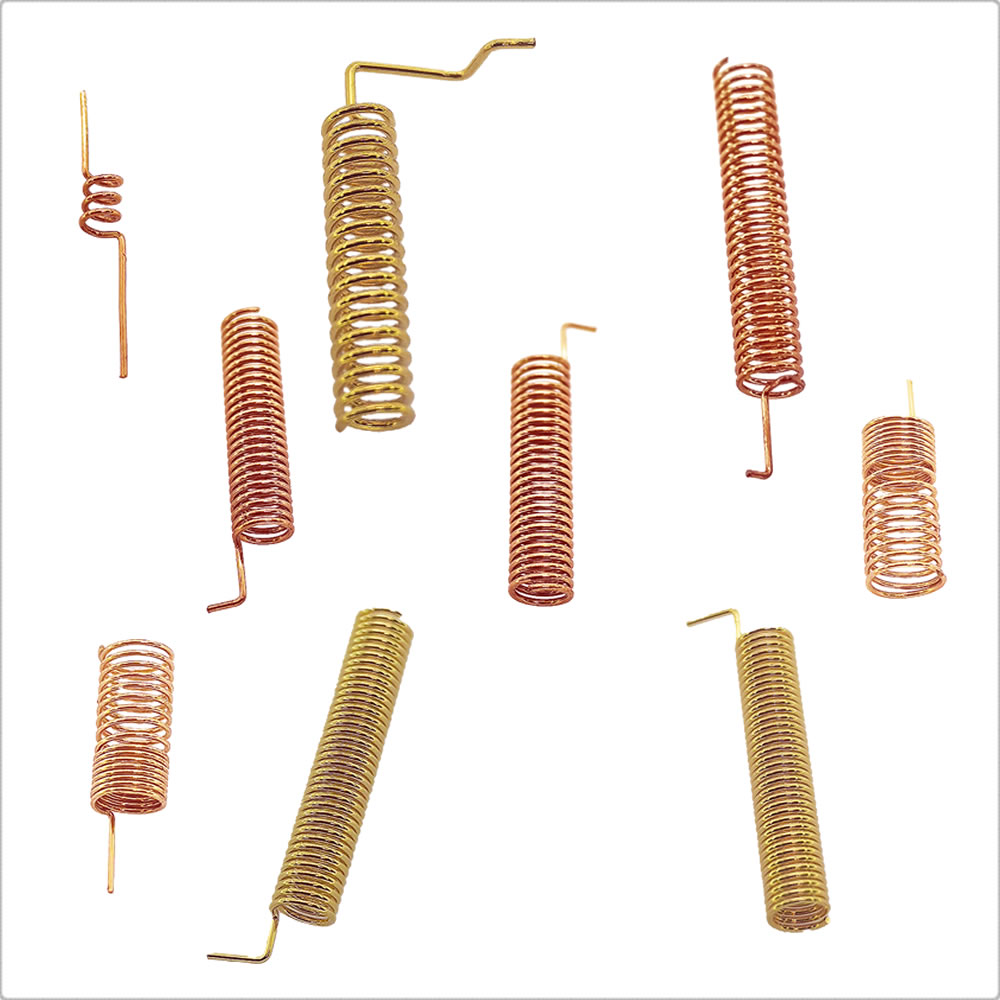

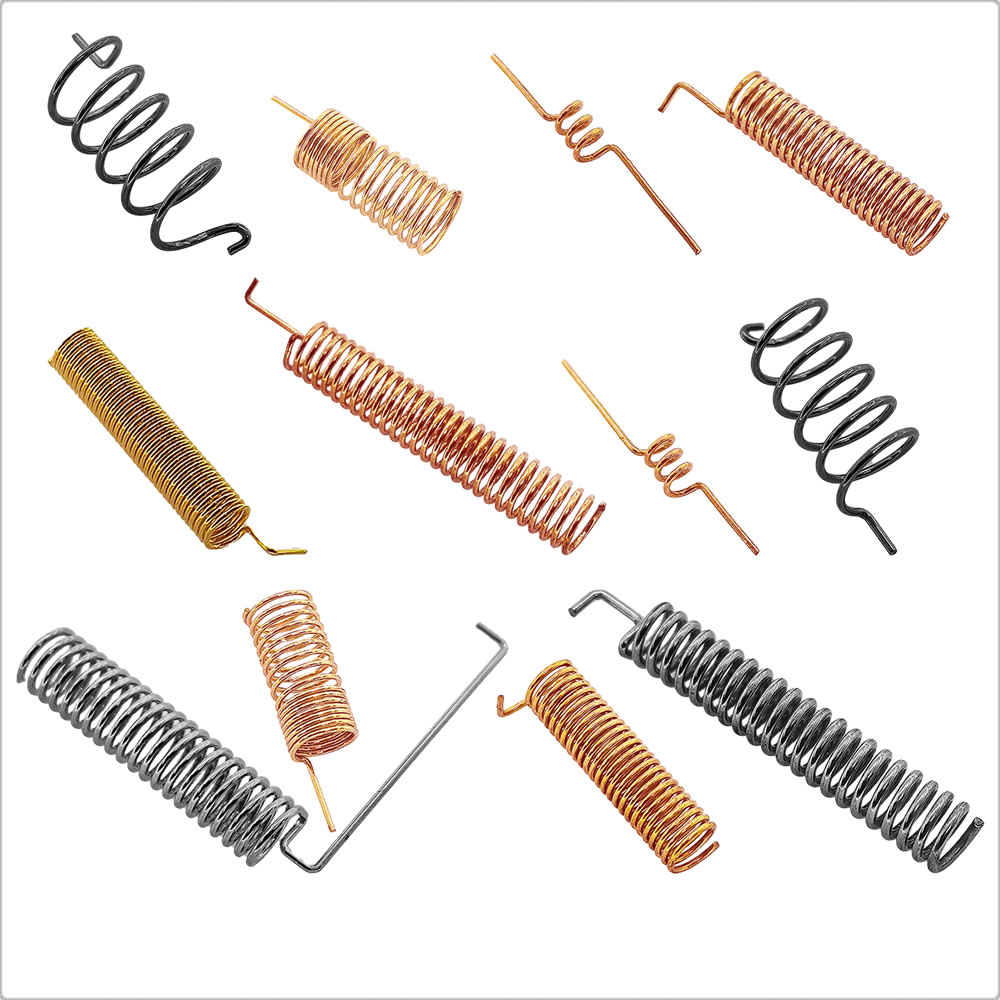

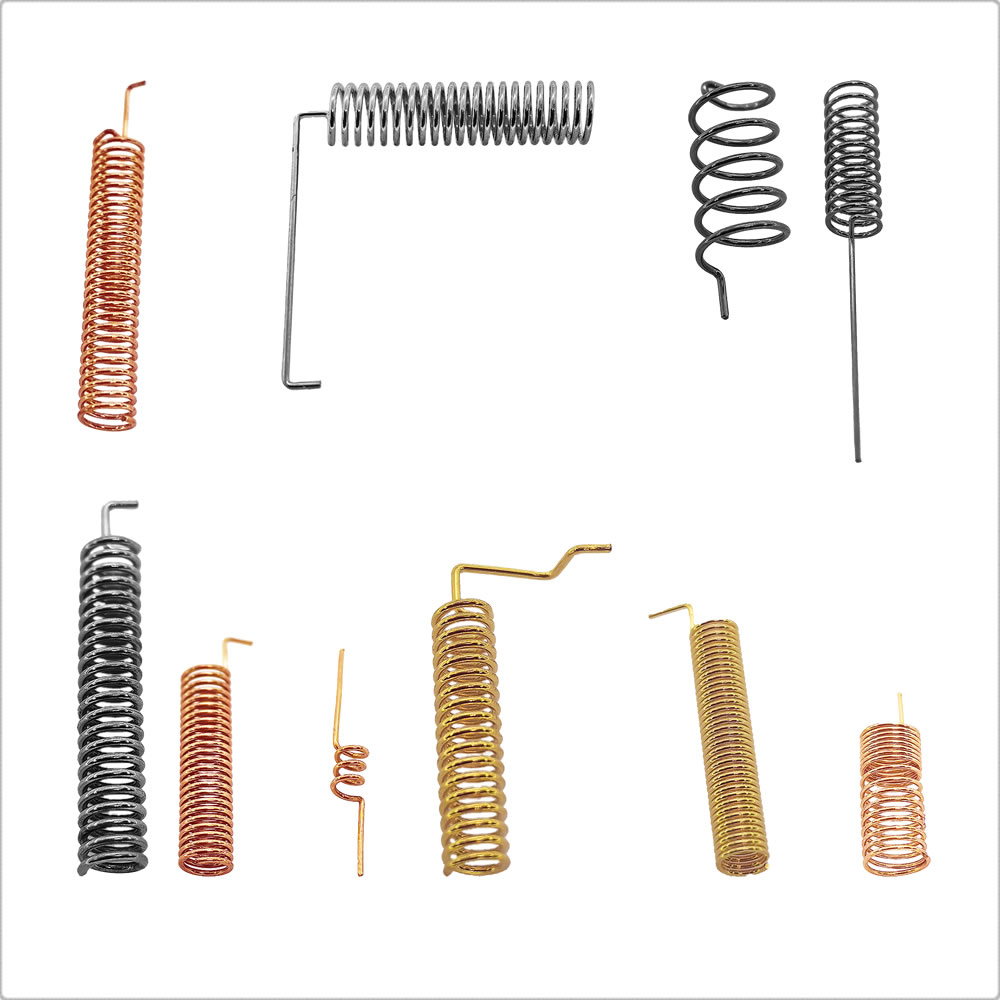

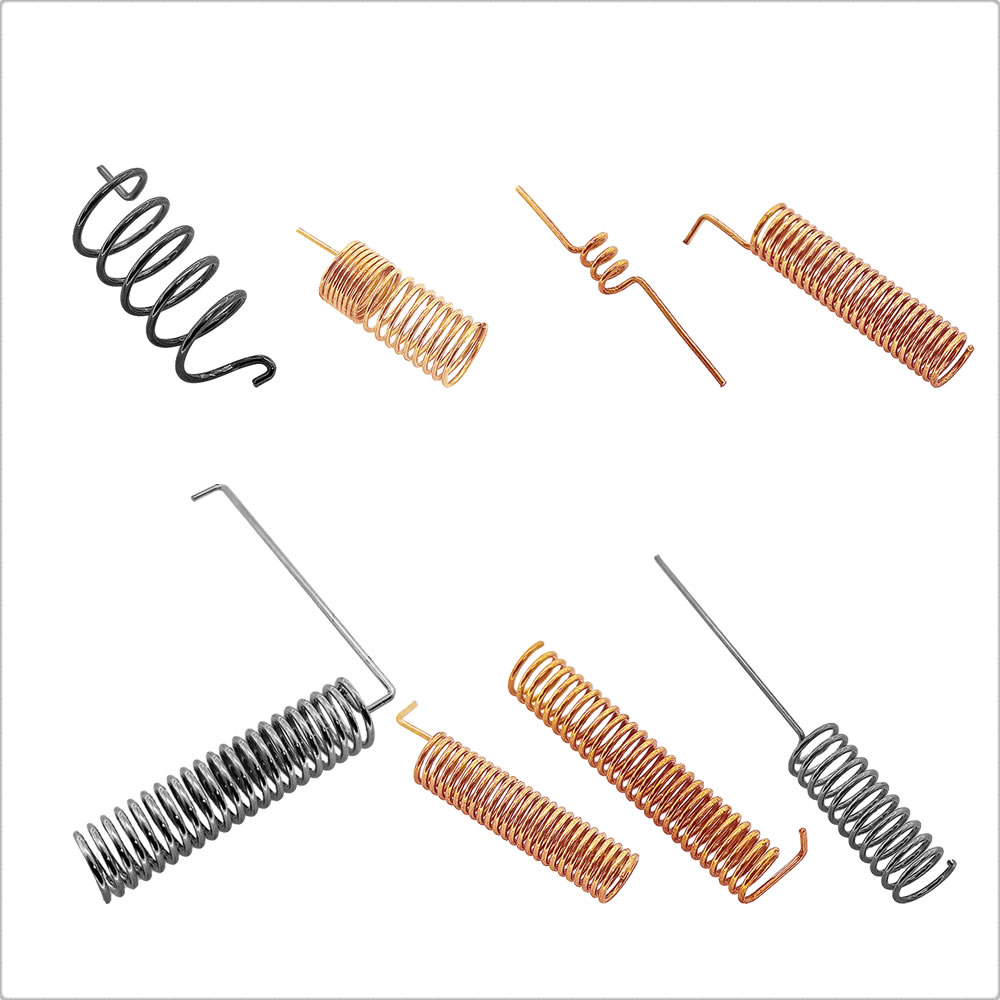

天線彈簧應用：

智翔彈簧生產的天線彈簧可用于各種無線裝置模塊，我公司生產的天線彈簧采用純銅材料制作（可以電鍍），智翔五金彈簧生產的天線彈簧使用方便，性能優異，使用時直接焊接在無線模塊上。彈簧天線是無線模塊上的重要零件，廣泛地用在安防監控，物聯網，電話機，3G，RFID,2.4GHZ,智能水表，煤氣，無線抄表，工業遙控，LED屏幕圖文更新，汽車防盜，輪胎防暴，數據傳輸?shù)阮I(lǐng)域。

天線彈簧加工工藝：

智翔彈簧有限公司擁有目前國內最先進最精密的彈簧設備；調機速度快，生產速度快、對高難度彈簧天線、微型彈簧天線，全部一次性成形，無需另外加工。 公司擁有專業的彈簧現場檢測設備，可以對彈簧進行100%全檢。并配有彈簧高精度數控彈簧天線彈力實驗機、精密投影儀、工具顯微鏡等以保證彈簧的品質能夠達到客戶的要求 。

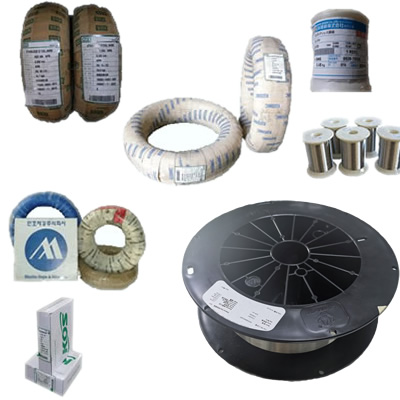

天線彈簧鋼絲規格參數及表面處理

智翔彈簧天線所用的材料截面多為圓形，也有用矩形和多股鋼縈卷制等異型鋼絲。直徑范圍線徑0.05mm—6.0mm，彈簧材料符合RoHS標準，

材料種類有:

1、銅材彈簧鋼絲：銅絲，鍍錫銅線，鍍鎳銅線，紅銅，青銅，黃銅，磷銅，鈹銅等。其以優良的導電性和延展性著稱，銅制天線在信號傳輸方面表現出色，能夠減少信號損失，提高傳輸效果。

2.鋁：材料輕便且導電性能良好，適用于對重量有嚴格要求的應用場景，同時抗氧化性也相當出色。

3.不銹鋼：因其出色的耐腐蝕性和機械強度而受到青睞，特別適用于惡劣環境，如潮濕或腐蝕性氣體。

4、碳鋼絲（SWC） 低碳鋼絲，高碳鋼、錳鋼絲，鎳絲，鍍鋅鐵絲，硬度高，彈性好，價格便宜。

5、琴鋼絲 SWP-B抗壓力；SWP-A 抗拉力；彈性好，使用壽命長，但容易生銹，需電鍍等彈簧表面處理。

表面處理種類有電鍍金、銀、鎳、鋅、銅，發黑，電泳，達克羅等。這些鍍層材料能進一步提高天線的導電性和耐腐蝕性，適用于對性能有更高要求的應用.

彈簧天線在線設計：

智翔彈簧工廠提供靈活的設計方式，你可以通過以下公式自行設計。

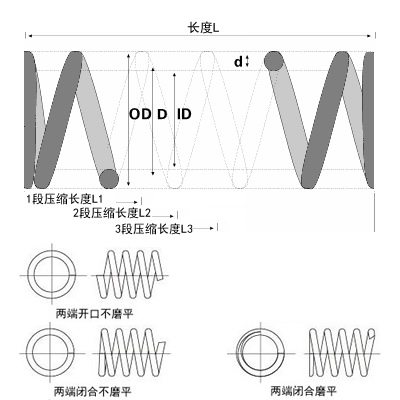

天線彈簧尺寸規格參數：

智翔天線彈簧外徑尺寸外徑從0.3mm開始，嚴格按客戶圖紙生產。
